Taki silnik IO240B

Postautor: t90 » 28 paź 2016, 15:37

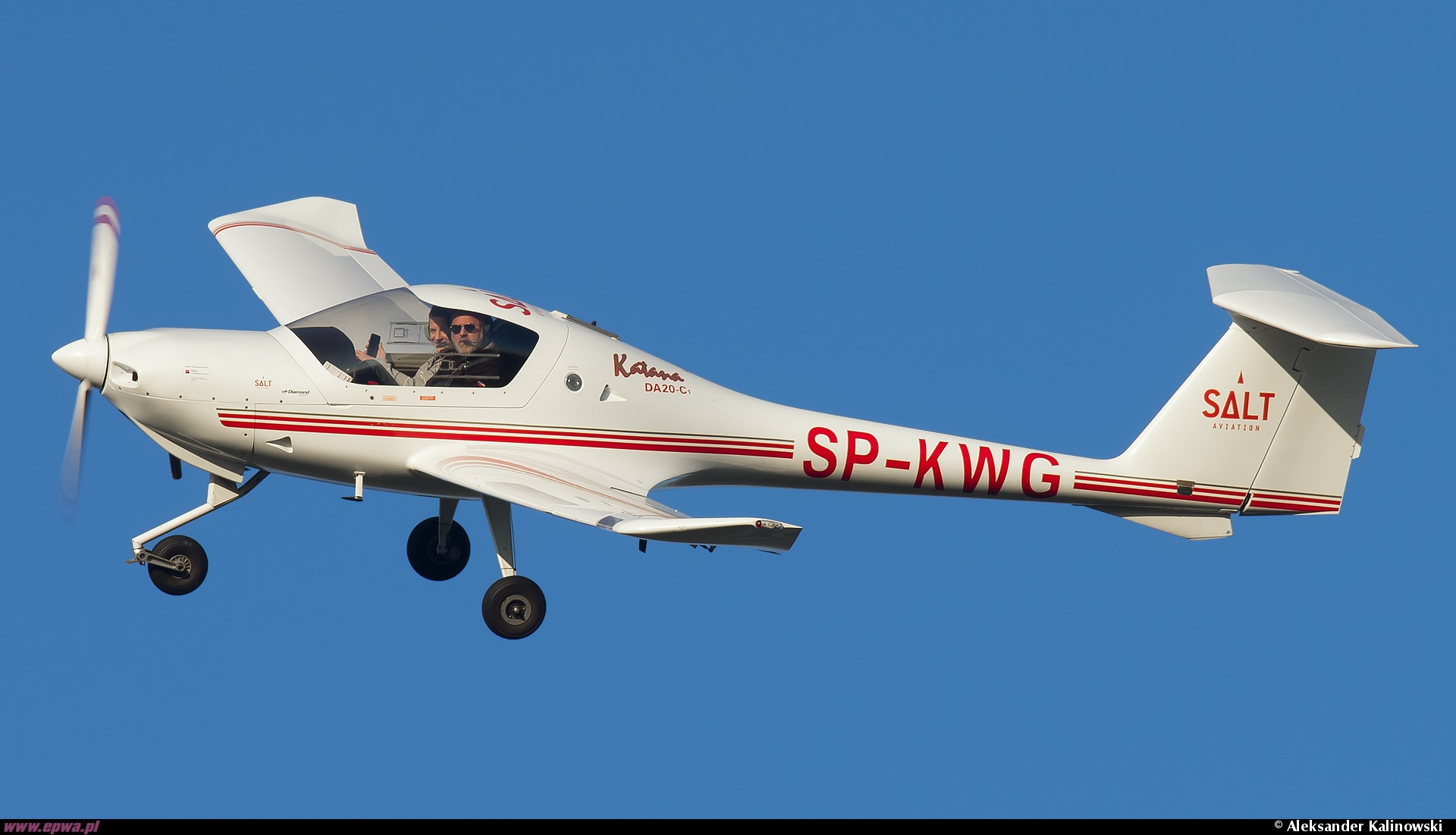

Na co dzień silnik pracuje na tym:
Obrazek

Czas jaki silnik wypracował wymaga przeprowadzenia remontu głównego, więc jest okazja zrobić kilka zdjęć. Kilka podstawowych informacji:
IO-240B jest silnikiem wolnossącym czterosuwowym o zapłonie iskrowym realizowanym poprzez dwie świece na cylinder. Za wytworzenie iskry odpowiedzialne są dwa iskrowniki napędzane odsilnikowo. Silnik chłodzony jest powietrzem. Silnik osiąga moc około 125KM przy 2700 RPM (są to jednocześnie obroty max.). Pojemność silnika 4l. Średnica cylindra 112,7mm, skok tłoka 98,4mm. Zasilany jest benzyną z gatunku 100LL o liczbie oktanowej 100 z niską zawartością ołowiu (ok. 0,56 g/l)

Złożony silniczek wygląda tak:
Obrazek
Z przodu silnika widać pompę paliwa wraz z przewodem paliwowym do przepustnicy zabudowanej do kolektora ssącego. Za kolektorem widoczny jest rozdzielacz wtrysku z sztywnymi przewodami paliwowymi i wtryskiwaczami. Na zdjęciu widać również górne świece zapłonowe.

Iskrownik z kopułką i przewodami:
Obrazek

Świeca zapłonowa:
Obrazek

A teraz sosik, jakwidać silniczek pewnie by jeszcze pochodził, ale wymagania są wymaganiami. Z tego co na zdjęciach najpewniej zostaną cylindry, wał korbowy i rozrządu, karter, osłona rozrządu, korbowody ...:
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.



T3 '86 1.6D (CS) -> 1.7D (KY) -> 1.9TD (AAZ + BOOSTPIN 1,6TD) + 3H -> AAP (agonia, kto go przytuli?)
T3 '90 2.1 (SS) na podtlenku LPG w sekwencji + ASL

Trzeba myśleć praktycznie, dopóki nie przyjdzie czas, że można już zacząć myśleć niepraktycznie.

Link:
BBcode:
HTML:
Hide post links
Show post links

Awatar użytkownika
mikesz
Pułkownik
Pułkownik
Posty: 548
Rejestracja: 30 mar 2010, 8:00
Gender: None specified - None specified
Zodiac: Scorpio

Re: Taki silnik IO240B

Postautor: mikesz » 28 paź 2016, 17:29

Marku,ciekawostka ten silnik .nie wiedziałem że silniki samolotowe nie mają osobno głowicy,ja bym zmienił tylko panewki korbowodowe i dalej latał.


Przyjaciele moich przyjaciół (t3 ) są moimi przyjaciółmi:).Ale zdarzają się wyjątki.602 404 615

Link:
BBcode:
HTML:
Hide post links
Show post links

Awatar użytkownika
t90
Administrator
Administrator
Posty: 1523
Rejestracja: 22 mar 2010, 2:36
Gender: Male - Male
Zodiac: Leo

Re: Taki silnik IO240B

Postautor: t90 » 28 paź 2016, 20:34

mikesz pisze:Marku,ciekawostka ten silnik .nie wiedziałem że silniki samolotowe nie mają osobno głowicy,ja bym zmienił tylko panewki korbowodowe i dalej latał.


W zasadzie masz rację, ale nie ma takiej opcji. Jest cała lista części podlegających obowiązkowej wymianie + pozostałe muszą przejść weryfikację. Wałki będą sprawdzane np metodą cząstek magnetycznych ... Nie raz już się zdarzyło, że z silnika został sam karter i tabliczka znamionowa :D.

Silniki lotnicze są bardzo różne, od takich bokserków wiatrołapów (4,6,8 cylindrów) poprzez bokserki chłodzone cieczą, rzędowe TDI (swoją drogą produkowane w DE), gwiazdowe (wciąż produkowane ^^) poprzez różne silniki turbowałowe, turboodrzutowe i turbowentylatorowe. Rózne pomysły i różne rozwiązania. Ba, w lipcu jankesi oblatali śmigłowiec z silnikiem elektrycznym (pobór prądu w locie ok 230A). Ale boksery są proste i niezawodne, mimo że już lata temu powstały rozwiązania elektronicznego sterowania silnikiem, iskrowniki wciąż się trzymają bo rzadkością jest zatrzymanie pracy takiego silnika.



T3 '86 1.6D (CS) -> 1.7D (KY) -> 1.9TD (AAZ + BOOSTPIN 1,6TD) + 3H -> AAP (agonia, kto go przytuli?)
T3 '90 2.1 (SS) na podtlenku LPG w sekwencji + ASL

Trzeba myśleć praktycznie, dopóki nie przyjdzie czas, że można już zacząć myśleć niepraktycznie.

Link:
BBcode:
HTML:
Hide post links
Show post links

Awatar użytkownika
magnum
Generał
Generał
Posty: 1073
Rejestracja: 29 mar 2010, 6:38
Gender: Male - Male
Zodiac: Taurus

Re: Taki silnik IO240B

Postautor: magnum » 01 lis 2016, 1:04

Jedni rychtują silniki, a inni... kupują busa, wyciągają silnik i lecą dalej :clap:
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.


ZNOWU DZIAŁA !!! :) http://www.vwbusptm.com.pl/index.html 501 dziewięćset pięćdziesiąt pięć czterysta dwa

Link:
BBcode:
HTML:
Hide post links
Show post links

Awatar użytkownika
t90
Administrator
Administrator
Posty: 1523
Rejestracja: 22 mar 2010, 2:36
Gender: Male - Male
Zodiac: Leo

Re: Taki silnik IO240B

Postautor: t90 » 01 lis 2016, 15:58

Nie śledziłem czy i jaki był rozwój, ale firma Limbach swoje pierwsze silniki zrobiła z bokserków projektu Ferdynanda Porsche

http://www.limflug.de/en/products/engines-56kw-75kw.php



T3 '86 1.6D (CS) -> 1.7D (KY) -> 1.9TD (AAZ + BOOSTPIN 1,6TD) + 3H -> AAP (agonia, kto go przytuli?)
T3 '90 2.1 (SS) na podtlenku LPG w sekwencji + ASL

Trzeba myśleć praktycznie, dopóki nie przyjdzie czas, że można już zacząć myśleć niepraktycznie.
